1C002

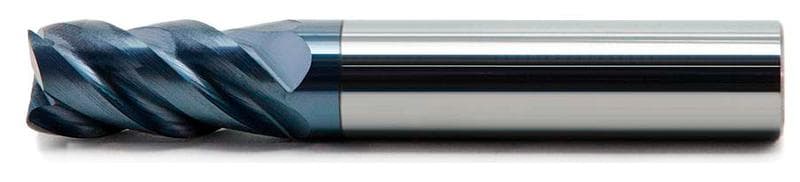

Цельная твердосплавная концевая фреза, 4 зуба, со средней режущей частью.
1c002

Основное применение

  • p Углеродистая и легированная сталь
  • k Чугун
  • m Нержавеющая сталь

Возможное применение

  • s Суперсплавы и титан (жаропрочные сплавы)
  • h1.1 Закаленная сталь до 55HRC

Покрытие

nACo-G

Тип хвостовика

цилиндрический

Форма торца

торец без фаски, наостро; торец с притуплением

Допуск на диаметр режущей части

h8

Зубья

  • 4 зуба,
  • переменный шаг, с перекрытием центра

Угол подъема спиральной канавки

43°~45°

AL1RapD1D2
BL1apRD1D2

Единицы измерения — мм

ОбозначениеD1D2RL1apZФорма
1C002D010 1 4 - 50 3 4 A
1C002D015 1,5 4 - 50 4 4 A
1C002D020 2 4 - 50 5 4 A
1C002D025 2,5 4 - 50 6 4 A
1C002D030 3 6 - 50 8 4 A
1C002D030R 3 6 0,1 50 8 4 A
1C002D030H3 3 3 - 50 8 4 B
1C002D035 3,5 6 - 50 9 4 A
1C002D035R 3,5 6 0,1 50 9 4 A
1C002D040 4 6 - 50 10 4 A
1C002D040R 4 6 0,1 50 10 4 A
1C002D040H4 4 4 - 50 10 4 B
1C002D050 5 6 - 50 12 4 A
1C002D050R 5 6 0,1 50 12 4 A
1C002D050H5 5 5 - 50 12 4 B
1C002D060 6 6 - 60 14 4 B
1C002D060R 6 6 0,15 60 14 4 B
1C002D070 7 7 - 63 20 4 B
1C002D070R 7 7 0,15 63 20 4 B
1C002D080 8 8 - 63 20 4 B
1C002D080R 8 8 0,2 63 20 4 B
1C002D090 9 9 - 72 23 4 B
1C002D090R 9 9 0,2 72 23 4 B
1C002D100 10 10 - 72 23 4 B
1C002D100R 10 10 0,2 72 23 4 B
1C002D120 12 12 - 73 26 4 B
1C002D120R 12 12 0,2 73 26 4 B
1C002D140 14 14 - 83 30 4 B
1C002D140R 14 14 0,25 83 30 4 B
1C002D160 16 16 - 92 35 4 B
1C002D160R 16 16 0,3 92 35 4 B
1C002D180 18 18 - 100 40 4 B
1C002D180R 18 18 0,35 100 40 4 B
1C002D200 20 20 - 104 45 4 B
1C002D200R 20 20 0,35 104 45 4 B

Мы можем изготовить инструмент с индивидуальными параметрами. Перейдите в раздел специального инструмента.
