1C003

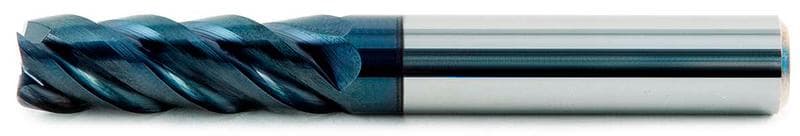

Цельная твердосплавная концевая фреза, 4 зуба, с длинной режущей частью.
Основное применение
- p Углеродистая и легированная сталь
- k Чугун
- m Нержавеющая сталь
Возможное применение
- s Суперсплавы и титан (жаропрочные сплавы)
- h1.1 Закаленная сталь до 55HRC
Покрытие
nACo-G
Тип хвостовика
цилиндрический
Форма торца
торец без фаски, наостро; торец с притуплением
Допуск на диаметр режущей части
h8
Зубья
- 4 зуба,
- переменный шаг, с перекрытием центра
Угол подъема спиральной канавки
43°~45°
A
B
Единицы измерения — мм
| Обозначение | D1 | D2 | R | L1 | ap | Z | Форма |
|---|---|---|---|---|---|---|---|
| 1C003D020 | 2 | 4 | - | 50 | 8 | 4 | A |
| 1C003D025 | 2,5 | 4 | - | 50 | 9 | 4 | A |
| 1C003D030 | 3 | 6 | - | 60 | 12 | 4 | A |
| 1C003D030R | 3 | 6 | 0,1 | 60 | 12 | 4 | A |
| 1C003D035 | 3,5 | 6 | - | 60 | 14 | 4 | A |
| 1C003D035R | 3,5 | 6 | 0,1 | 60 | 14 | 4 | A |
| 1C003D040 | 4 | 6 | - | 60 | 16 | 4 | A |
| 1C003D040R | 4 | 6 | 0,1 | 60 | 16 | 4 | A |
| 1C003D050 | 5 | 6 | - | 60 | 20 | 4 | A |
| 1C003D050R | 5 | 6 | 0,1 | 60 | 20 | 4 | A |
| 1C003D060 | 6 | 6 | - | 68 | 24 | 4 | B |
| 1C003D060R | 6 | 6 | 0,15 | 68 | 24 | 4 | B |
| 1C003D080 | 8 | 8 | - | 75 | 28 | 4 | B |
| 1C003D080R | 8 | 8 | 0,2 | 75 | 28 | 4 | B |
| 1C003D100 | 10 | 10 | - | 81 | 35 | 4 | B |
| 1C003D100R | 10 | 10 | 0,2 | 81 | 35 | 4 | B |
| 1C003D120 | 12 | 12 | - | 83 | 36 | 4 | B |
| 1C003D120R | 12 | 12 | 0,2 | 83 | 36 | 4 | B |
| 1C003D140 | 14 | 14 | - | 100 | 42 | 4 | B |
| 1C003D140R | 14 | 14 | 0,25 | 100 | 42 | 4 | B |
| 1C003D160 | 16 | 16 | - | 108 | 48 | 4 | B |
| 1C003D160R | 16 | 16 | 0,3 | 108 | 48 | 4 | B |
| 1C003D180 | 18 | 18 | - | 110 | 54 | 4 | B |
| 1C003D180R | 18 | 18 | 0,35 | 110 | 54 | 4 | B |
| 1C003D200 | 20 | 20 | - | 126 | 60 | 4 | B |
| 1C003D200R | 20 | 20 | 0,35 | 126 | 60 | 4 | B |
