1C009

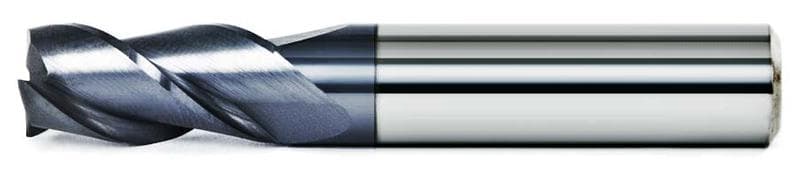

Цельная твердосплавная концевая фреза, 3 зуба, со средней режущей частью.
Основное применение
- p Углеродистая и легированная сталь
- k Чугун
- m Нержавеющая сталь
Возможное применение
- n1 Сплавы на основе алюминия
- s Суперсплавы и титан (жаропрочные сплавы)
- h1.1 Закаленная сталь до 55HRC
Покрытие
TiAlN
Тип хвостовика
цилиндрический
Форма торца
торец без фаски, наостро; торец с фаской chх45˚
Допуск на диаметр режущей части
h8
Зубья
- 3 зуба,
- постоянный шаг, с перекрытием центра
Угол подъема спиральной канавки
35°
A
B
Единицы измерения — мм
| Обозначение | D1 | D2 | Fх45° | L1 | ap | Z | Форма |
|---|---|---|---|---|---|---|---|
| 1C009D010 | 1 | 4 | - | 50 | 3 | 3 | A |
| 1C009D015 | 1,5 | 4 | - | 50 | 4 | 3 | A |
| 1C009D020 | 2 | 4 | - | 50 | 5 | 3 | A |
| 1C009D030 | 3 | 6 | - | 50 | 8 | 3 | A |
| 1C009D030R | 3 | 6 | 0,1 | 50 | 8 | 3 | A |
| 1C009D030H3 | 3 | 3 | - | 50 | 8 | 3 | B |
| 1C009D040 | 4 | 6 | - | 50 | 10 | 3 | A |
| 1C009D040R | 4 | 6 | 0,1 | 50 | 10 | 3 | A |
| 1C009D040H4 | 4 | 4 | - | 50 | 10 | 3 | B |
| 1C009D050 | 5 | 6 | - | 50 | 12 | 3 | A |
| 1C009D050R | 5 | 6 | 0,1 | 50 | 12 | 3 | A |
| 1C009D050H5 | 5 | 5 | - | 50 | 12 | 3 | B |
| 1C009D060 | 6 | 6 | - | 60 | 14 | 3 | B |
| 1C009D060R | 6 | 6 | 0,15 | 60 | 14 | 3 | B |
| 1C009D070 | 7 | 7 | - | 63 | 20 | 3 | B |
| 1C009D070R | 7 | 7 | 0,15 | 63 | 20 | 3 | B |
| 1C009D080 | 8 | 8 | - | 63 | 20 | 3 | B |
| 1C009D080R | 8 | 8 | 0,2 | 63 | 20 | 3 | B |
| 1C009D090 | 9 | 9 | - | 72 | 23 | 3 | B |
| 1C009D090R | 9 | 9 | 0,2 | 72 | 23 | 3 | B |
| 1C009D100 | 10 | 10 | - | 72 | 23 | 3 | B |
| 1C009D100R | 10 | 10 | 0,2 | 72 | 23 | 3 | B |
| 1C009D120 | 12 | 12 | - | 73 | 26 | 3 | B |
| 1C009D120R | 12 | 12 | 0,2 | 73 | 26 | 3 | B |
| 1C009D140 | 14 | 14 | - | 83 | 30 | 3 | B |
| 1C009D140R | 14 | 14 | 0,25 | 83 | 30 | 3 | B |
| 1C009D160 | 16 | 16 | - | 92 | 35 | 3 | B |
| 1C009D160R | 16 | 16 | 0,3 | 92 | 35 | 3 | B |
| 1C009D180 | 18 | 18 | - | 100 | 40 | 3 | B |
| 1C009D180R | 18 | 18 | 0,35 | 100 | 40 | 3 | B |
| 1C009D200 | 20 | 20 | - | 104 | 45 | 3 | B |
| 1C009D200R | 20 | 20 | 0,35 | 104 | 45 | 3 | B |
