1C012

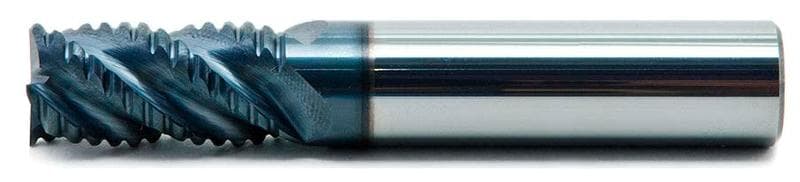

Цельная твердосплавная концевая фреза, 4 зуба, со средней и длинной режущей частью, черновой профиль. С защитной фаской для предотвращения скалывания.
Основное применение
- p Углеродистая и легированная сталь
- m Нержавеющая сталь
Возможное применение
- s Суперсплавы и титан (жаропрочные сплавы)
Покрытие
nACo-G
Тип хвостовика
цилиндрический
Форма торца
торец с фаской chх45˚
Допуск на диаметр режущей части
h8
Зубья
- 4 зуба,
- переменный шаг, с перекрытием центра
Угол подъема спиральной канавки
43°~45°
B
Единицы измерения — мм
| Обозначение | D1 | D2 | L1 | ap | Z | Форма |
|---|---|---|---|---|---|---|
| 1C012D060 | 6 | 6 | 60 | 14 | 4 | B |
| 1C012D060X68 | 6 | 6 | 68 | 24 | 4 | B |
| 1C012D080 | 8 | 8 | 63 | 20 | 4 | B |
| 1C012D080X75 | 8 | 8 | 75 | 28 | 4 | B |
| 1C012D100 | 10 | 10 | 72 | 23 | 4 | B |
| 1C012D100X81 | 10 | 10 | 81 | 35 | 4 | B |
| 1C012D120 | 12 | 12 | 73 | 26 | 4 | B |
| 1C012D120X83 | 12 | 12 | 83 | 36 | 4 | B |
| 1C012D140 | 14 | 14 | 83 | 30 | 4 | B |
| 1C012D140X100 | 14 | 14 | 100 | 42 | 4 | B |
| 1C012D160 | 16 | 16 | 92 | 35 | 4 | B |
| 1C012D160X108 | 16 | 16 | 108 | 48 | 4 | B |
| 1C012D180 | 18 | 18 | 100 | 40 | 4 | B |
| 1C012D180X110 | 18 | 18 | 110 | 54 | 4 | B |
| 1C012D200 | 20 | 20 | 104 | 45 | 4 | B |
| 1C012D200X126 | 20 | 20 | 126 | 60 | 4 | B |
