1C103

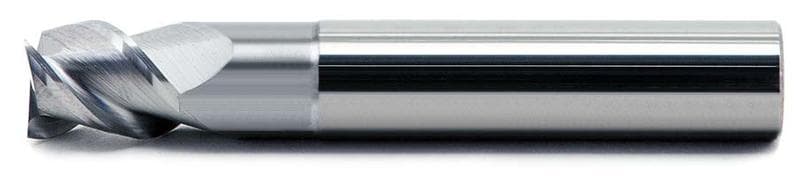

Цельная твердосплавная концевая фреза, 3 зуба, со средней и удлиненной режущей частью. С усиленной режущей кромкой.
1c103

Основное применение

  • n1 Сплавы на основе алюминия

Возможное применение

  • n3 Сплавы на основе меди

Покрытие

PurePolish (полировка)

Тип хвостовика

цилиндрический

Форма торца

торец без фаски, наостро; торец с фаской chх45˚

Допуск на диаметр режущей части

h8

Зубья

  • 3 зуба,
  • постоянный шаг, с перекрытием центра

Угол подъема спиральной канавки

50°

AL1FapD1D2
BL1apFD1D2
CL1L2FapD1D2D3
DL1L2apFD1D2D3

Единицы измерения — мм

ОбозначениеD1D2D3Fх45°L1L2apZФорма
1C103D020 2 4 - - 50 - 6 3 A
1C103D020X60 2 4 - - 60 - 6 3 A
1C103D020X60A6N15H6 2 6 1,9 - 60 15 6 3 C
1C103D030 3 4 - - 50 - 7 3 A
1C103D030F 3 4 - 0,1 50 - 7 3 A
1C103D030X60 3 4 - - 60 - 7 3 A
1C103D030FX60 3 4 - 0,1 60 - 7 3 A
1C103D030X60H6 3 6 - - 60 - 7 3 A
1C103D030FX60H6 3 6 - 0,1 60 - 7 3 A
1C103D030X60A7N20H6 3 6 2,7 - 60 20 7 3 C
1C103D030FX60A7N20H6 3 6 2,7 0,1 60 20 7 3 C
1C103D040 4 6 - - 60 - 9 3 A
1C103D040F 4 6 - 0,1 60 - 9 3 A
1C103D040X60A9N25H6 4 6 3,7 - 60 25 9 3 C
1C103D040FX60A9N25H6 4 6 3,7 0,1 60 25 9 3 C
1C103D050 5 6 - - 60 - 11 3 A
1C103D050F 5 6 - 0,1 60 - 11 3 A
1C103D050X60A11N25H6 5 6 4,7 - 60 25 11 3 C
1C103D050FX60A11N25H6 5 6 4,7 0,1 60 25 11 3 C
1C103D060 6 6 - - 60 - 13 3 B
1C103D060F 6 6 - 0,15 60 - 13 3 B
1C103D060X60A13N30 6 6 5,7 - 60 30 13 3 D
1C103D060FX60A13N30 6 6 5,7 0,15 60 30 13 3 D
1C103D060X68A21 6 6 - - 68 - 21 3 B
1C103D060FX68A21 6 6 - 0,15 68 - 21 3 B
1C103D060X68A21N40 6 6 5,7 - 68 40 21 3 D
1C103D060FX68A21N40 6 6 5,7 0,15 68 40 21 3 D
1C103D070 7 7 - - 63 - 20 3 B
1C103D070F 7 7 - 0,15 63 - 20 3 B
1C103D070X63A20N30 7 7 6,4 - 63 30 20 3 D
1C103D070FX63A20N30 7 7 6,4 0,15 63 30 20 3 D
1C103D070X75A24 7 7 - - 75 - 24 3 B
1C103D070FX75A24 7 7 - 0,15 75 - 24 3 B
1C103D070X75A24N40 7 7 6,4 - 75 40 24 3 D
1C103D070FX75A24N40 7 7 6,4 0,15 75 40 24 3 D
1C103D080 8 8 - - 63 - 20 3 B
1C103D080F 8 8 - 0,2 63 - 20 3 B
1C103D080X63A20N30 8 8 7,4 - 63 30 20 3 D
1C103D080FX63A20N30 8 8 7,4 0,2 63 30 20 3 D
1C103D080X75A24 8 8 - - 75 - 24 3 B
1C103D080FX75A24 8 8 - 0,2 75 - 24 3 B
1C103D080X75A24N40 8 8 7,4 - 75 40 24 3 D
1C103D080FX75A24N40 8 8 7,4 0,2 75 40 24 3 D
1C103D090 9 9 - - 72 - 22 3 B
1C103D090F 9 9 - 0,2 72 - 22 3 B
1C103D090X72A22N40 9 9 8,4 - 72 40 22 3 D
1C103D090FX72A22N40 9 9 8,4 0,2 72 40 22 3 D
1C103D090X81A32 9 9 - - 81 - 32 3 B
1C103D090FX81A32 9 9 - 0,2 81 - 32 3 B
1C103D090X81A32N40 9 9 8,4 - 81 40 32 3 D
1C103D090FX81A32N40 9 9 8,4 0,2 81 40 32 3 D
1C103D100 10 10 - - 72 - 22 3 B
1C103D100F 10 10 - 0,2 72 - 22 3 B
1C103D100X72A22N40 10 10 9,4 - 72 40 22 3 D
1C103D100FX72A22N40 10 10 9,4 0,2 72 40 22 3 D
1C103D100X81A32 10 10 - - 81 - 32 3 B
1C103D100FX81A32 10 10 - 0,2 81 - 32 3 B
1C103D100X81A32N40 10 10 9,4 - 81 40 32 3 D
1C103D100FX81A32N40 10 10 9,4 0,2 81 40 32 3 D
1C103D120 12 12 - - 73 - 26 3 B
1C103D120F 12 12 - 0,2 73 - 26 3 B
1C103D120X73A26N40 12 12 11,4 - 73 40 26 3 D
1C103D120FX73A26N40 12 12 11,4 0,2 73 40 26 3 D
1C103D120X83A32 12 12 - - 83 - 32 3 B
1C103D120FX83A32 12 12 - 0,2 83 - 32 3 B
1C103D120X83A32N50 12 12 11,4 - 83 50 32 3 D
1C103D120FX83A32N50 12 12 11,4 0,2 83 50 32 3 D
1C103D140 14 14 - - 83 - 29 3 B
1C103D140F 14 14 - 0,25 83 - 29 3 B
1C103D140X83A29N45 14 14 13,4 - 83 45 29 3 D
1C103D140FX83A29N45 14 14 13,4 0,25 83 45 29 3 D
1C103D140X100A29N55 14 14 13,4 - 100 55 29 3 D
1C103D140FX100A29N55 14 14 13,4 0,25 100 55 29 3 D
1C103D140X100A40 14 14 - - 100 - 40 3 B
1C103D140FX100A40 14 14 - 0,25 100 - 40 3 B
1C103D140X100A40N55 14 14 13,4 - 100 55 40 3 D
1C103D140FX100A40N55 14 14 13,4 0,25 100 55 40 3 D
1C103D160 16 16 - - 92 - 32 3 B
1C103D160F 16 16 - 0,3 92 - 32 3 B
1C103D160X92A32N50 16 16 15,4 - 92 50 32 3 D
1C103D160FX92A32N50 16 16 15,4 0,3 92 50 32 3 D
1C103D160X108A25N60 16 16 15,4 - 108 60 25 3 D
1C103D160FX108A25N60 16 16 15,4 0,3 108 60 25 3 D
1C103D160X108A40 16 16 - - 108 - 40 3 B
1C103D160FX108A40 16 16 - 0,3 108 - 40 3 B
1C103D160X108A40N60 16 16 15,4 - 108 60 40 3 D
1C103D160FX108A40N60 16 16 15,4 0,3 108 60 40 3 D
1C103D180 18 18 - - 100 - 36 3 B
1C103D180F 18 18 - 0,35 100 - 36 3 B
1C103D180X100A36N55 18 18 17,2 - 100 55 36 3 D
1C103D180FX100A36N55 18 18 17,2 0,35 100 55 36 3 D
1C103D180X110A48 18 18 - - 110 - 48 3 B
1C103D180FX110A48 18 18 - 0,35 110 - 48 3 B
1C103D180X110A48N70 18 18 17,2 - 110 70 48 3 D
1C103D180FX110A48N70 18 18 17,2 0,35 110 70 48 3 D
1C103D200X104A25N60 20 20 19 - 104 60 25 3 D
1C103D200FX104A25N60 20 20 19 0,35 104 60 25 3 D
1C103D200 20 20 - - 104 - 40 3 B
1C103D200F 20 20 - 0,35 104 - 40 3 B
1C103D200X104A40N60 20 20 19 - 104 60 40 3 D
1C103D200FX104A40N60 20 20 19 0,35 104 60 40 3 D
1C103D200X126A25N75 20 20 19 - 126 75 25 3 D
1C103D200FX126A25N75 20 20 19 0,35 126 75 25 3 D
1C103D200X126A55 20 20 - - 126 - 55 3 B
1C103D200FX126A55 20 20 - 0,35 126 - 55 3 B
1C103D200X126A55N75 20 20 19 - 126 75 55 3 D
1C103D200FX126A55N75 20 20 19 0,35 126 75 55 3 D
1C103D250 25 25 - - 125 - 45 3 B
1C103D250F 25 25 - 0,4 125 - 45 3 B

Мы можем изготовить инструмент с индивидуальными параметрами. Перейдите в раздел специального инструмента.
