1C508

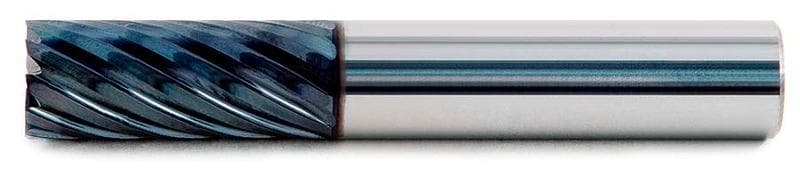

Цельная твердосплавная концевая фреза, 6—16 зубьев, со средней режущей частью.
Основное применение
- h Закаленная сталь до 70HRC
Покрытие
nACo-G
Тип хвостовика
цилиндрический
Форма торца
торец без фаски, наостро
Допуск на диаметр режущей части
h8
Зубья
- 10 зубьев,
- постоянный шаг, без режущего центра
Угол подъема спиральной канавки
30°
B
Единицы измерения — мм
| Обозначение | D1 | D2 | L1 | ap | Z | Форма |
|---|---|---|---|---|---|---|
| 1C508D060 | 6 | 6 | 60 | 13 | 6 | B |
| 1C508D080 | 8 | 8 | 63 | 19 | 8 | B |
| 1C508D100 | 10 | 10 | 72 | 22 | 10 | B |
| 1C508D120 | 12 | 12 | 73 | 26 | 12 | B |
| 1C508D160 | 16 | 16 | 92 | 32 | 16 | B |
