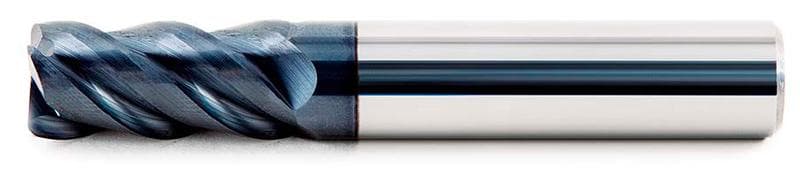

1R442

Радиусная цельная твердосплавная концевая фреза, 4 зуба, со средней режущей частью.
1r442

Основное применение

  • s Суперсплавы и титан (жаропрочные сплавы)

Возможное применение

  • p Углеродистая и легированная сталь
  • m Нержавеющая сталь

Покрытие

nACo-G

Тип хвостовика

цилиндрический

Форма торца

радиусная

Допуск на диаметр режущей части

h8

Зубья

  • 4 зуба,
  • переменный шаг, с перекрытием центра

Угол подъема спиральной канавки

44°

BL1apRD1D2

Единицы измерения — мм

ОбозначениеD1D2RL1apZФорма
1R442D030R050 3 3 0,5 50 8 4 B
1R442D040R050 4 4 0,5 50 10 4 B
1R442D050R050 5 5 0,5 50 12 4 B
1R442D060R050 6 6 0,5 60 14 4 B
1R442D060R100 6 6 1 60 14 4 B
1R442D060R150 6 6 1,5 60 14 4 B
1R442D060R200 6 6 2 60 14 4 B
1R442D080R050 8 8 0,5 63 20 4 B
1R442D080R100 8 8 1 63 20 4 B
1R442D080R150 8 8 1,5 63 20 4 B
1R442D080R200 8 8 2 63 20 4 B
1R442D100R050 10 10 0,5 72 23 4 B
1R442D100R100 10 10 1 72 23 4 B
1R442D100R150 10 10 1,5 72 23 4 B
1R442D100R200 10 10 2 72 23 4 B
1R442D100R250 10 10 2,5 72 23 4 B
1R442D100R300 10 10 3 72 23 4 B
1R442D120R100 12 12 1 73 26 4 B
1R442D120R150 12 12 1,5 73 26 4 B
1R442D120R200 12 12 2 73 26 4 B
1R442D120R250 12 12 2,5 73 26 4 B
1R442D120R300 12 12 3 73 26 4 B
1R442D160R150 16 16 1,5 92 35 4 B
1R442D160R250 16 16 2,5 92 35 4 B
1R442D160R300 16 16 3 92 35 4 B
1R442D160R350 16 16 3,5 92 35 4 B
1R442D200R200 20 20 2 104 45 4 B
1R442D200R300 20 20 3 104 45 4 B
1R442D200R350 20 20 3,5 104 45 4 B
1R442D200R400 20 20 4 104 45 4 B

Мы можем изготовить инструмент с индивидуальными параметрами. Перейдите в раздел специального инструмента.
