1S172

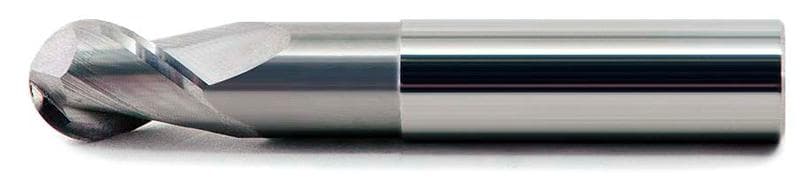

Сферическая цельная твердосплавная концевая фреза, 2 зуба, со средней режущей частью, с заниженной шейкой.
1s172

Основное применение

  • n Цветные металлы

Покрытие

PurePolish (полировка)

Тип хвостовика

цилиндрический

Форма торца

сферическая

Допуск на радиус

±0,01

Допуск на диаметр режущей части

h8

Зубья

  • 2 зуба,
  • постоянный шаг, с перекрытием центра

Угол подъема спиральной канавки

37.5°

AL1L2RapD1D2D3
BL1L2apRD1D2D3

Единицы измерения — мм

ОбозначениеD1D2D3RL1L2apZФорма
1S172D010 1 4 1 0,5 50 7 4 2 A
1S172D010X60 1 4 1 0,5 60 11 4 2 A
1S172D015 1,5 4 1,5 0,75 50 8 5 2 A
1S172D015X60 1,5 4 1,5 0,75 50 13 5 2 A
1S172D020 2 4 1,9 1 50 9 6 2 A
1S172D020X60H6 2 6 1,9 1 60 15 6 2 A
1S172D025 2,5 4 2,4 1,25 50 9 6 2 A
1S172D025X60H6 2,5 6 2,4 1,25 60 20 6 2 A
1S172D030 3 6 2,7 1,5 60 9 6 2 A
1S172D030X68 3 6 2,7 1,5 68 25 6 2 A
1S172D030X80 3 6 2,7 1,5 80 40 6 2 A
1S172D030X105 3 6 2,7 1,5 105 60 6 2 A
1S172D035 3,5 6 3,2 1,75 60 9 6 2 A
1S172D035X68 3,5 6 3,2 1,75 68 25 6 2 A
1S172D040 4 6 3,7 2 60 12 6 2 A
1S172D040X68 4 6 3,7 2 68 25 6 2 A
1S172D040X80 4 6 3,7 2 80 45 6 2 A
1S172D040X105 4 6 3,7 2 105 60 6 2 A
1S172D050 5 6 4,7 2,5 60 15 8 2 A
1S172D050X68 5 6 4,7 2,5 68 25 8 2 A
1S172D050X80 5 6 4,7 2,5 80 45 8 2 A
1S172D050X105 5 6 4,7 2,5 105 60 8 2 A
1S172D060 6 6 5,7 3 60 18 10 2 B
1S172D060X68 6 6 5,7 3 68 40 10 2 B
1S172D060X105 6 6 5,7 3 105 60 10 2 B
1S172D060X150 6 6 5,7 3 150 90 10 2 B
1S172D070 7 8 6,4 3,5 63 24 12 2 A
1S172D070X75 7 8 6,4 3,5 75 40 12 2 A
1S172D080 8 8 7,4 4 63 24 12 2 B
1S172D080X75 8 8 7,4 4 75 40 12 2 B
1S172D080X105 8 8 7,4 4 105 60 12 2 B
1S172D080X150 8 8 7,4 4 150 90 12 2 B
1S172D090 9 10 8,4 4,5 72 30 15 2 A
1S172D090X81 9 10 8,4 4,5 81 40 15 2 A
1S172D100 10 10 9,4 5 72 30 15 2 B
1S172D100X81 10 10 9,4 5 81 40 15 2 B
1S172D100X110 10 10 9,4 5 110 60 15 2 B
1S172D100X150 10 10 9,4 5 150 90 15 2 B
1S172D120 12 12 11,4 6 73 36 18 2 B
1S172D120X83 12 12 11,4 6 83 50 18 2 B
1S172D120X110 12 12 11,4 6 110 60 18 2 B
1S172D120X150 12 12 11,4 6 150 90 18 2 B
1S172D140 14 14 13,4 7 83 38 20 2 B
1S172D140X100 14 14 13,4 7 100 55 20 2 B
1S172D140X150 14 14 13,4 7 150 90 20 2 B
1S172D160 16 16 15,4 8 92 40 24 2 B
1S172D160X108 16 16 15,4 8 108 60 24 2 B
1S172D160X150 16 16 15,4 8 150 90 24 2 B
1S172D160X215 16 16 15,4 8 215 125 24 2 B
1S172D180 18 18 17,2 9 100 45 28 2 B
1S172D180X110 18 18 17,2 9 110 70 28 2 B
1S172D180X150 18 18 17,2 9 150 90 28 2 B
1S172D200 20 20 19 10 104 45 30 2 B
1S172D200X126 20 20 19 10 126 75 30 2 B
1S172D200X150 20 20 19 10 150 90 30 2 B
1S172D200X215 20 20 19 10 215 125 30 2 B

Мы можем изготовить инструмент с индивидуальными параметрами. Перейдите в раздел специального инструмента.
