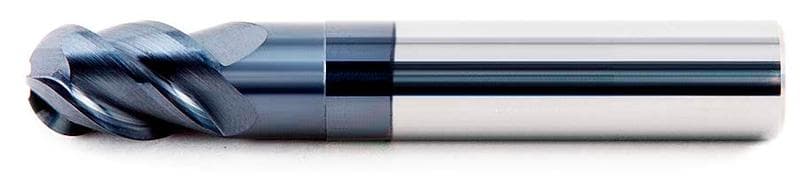

1S271

Сферическая цельная твердосплавная концевая фреза, 4 зуба, с короткой режущей частью.

nACo-G

цилиндрический

сферическая

±0,01

45°

Единицы измерения — мм

Обозначение	D₁	D₂	D₃	R	L₁	L₂	a_p	Z	Форма
1S271D010	1	4	1	0,5	50	3,2	1,6	4	A
1S271D015	1,5	4	1,5	0,75	50	4	2,2	4	A
1S271D020	2	6	1,9	1	60	5	3	4	A
1S271D025	2,5	6	2,4	1,25	60	6,5	4	4	A
1S271D030	3	6	2,9	1,5	60	7,5	4,5	4	A
1S271D035	3,5	6	3,4	1,75	60	8,5	5	4	A
1S271D040	4	6	3,9	2	60	10	6	4	A
1S271D050	5	6	4,9	2,5	60	12,5	7,5	4	A
1S271D050X68	5	6	4,9	2,5	68	25	7,5	4	A
1S271D050X105	5	6	4,9	2,5	105	40	7,5	4	A
1S271D060	6	6	5,85	3	60	15	9	4	B
1S271D060X68	6	6	5,85	3	68	25	9	4	B
1S271D060X105	6	6	5,85	3	105	40	9	4	B
1S271D070	7	8	6,85	3,5	63	20	12	4	A
1S271D070X75	7	8	6,85	3,5	75	25	12	4	A
1S271D070X105	7	8	6,85	3,5	105	40	12	4	A
1S271D080	8	8	7,85	4	63	20	12	4	B
1S271D080X75	8	8	7,85	4	75	25	12	4	B
1S271D080X105	8	8	7,85	4	105	40	12	4	B
1S271D090	9	10	8,85	4,5	72	25	15	4	A
1S271D090X81	9	10	8,85	4,5	81	30	15	4	A
1S271D090X110	9	10	8,85	4,5	110	50	15	4	A
1S271D090X150	9	10	8,85	4,5	150	70	15	4	A
1S271D100	10	10	9,7	5	72	25	15	4	B
1S271D100X81	10	10	9,7	5	81	30	15	4	B
1S271D100X110	10	10	9,7	5	110	50	15	4	B
1S271D100X150	10	10	9,7	5	150	70	15	4	B
1S271D120	12	12	11,7	6	73	30	18	4	B
1S271D120X83	12	12	11,7	6	83	35	18	4	B
1S271D120X110	12	12	11,7	6	110	50	18	4	B
1S271D120X150	12	12	11,7	6	150	70	18	4	B
1S271D140	14	14	13,5	7	83	34	20	4	B
1S271D140X100	14	14	13,5	7	100	50	20	4	B
1S271D140X150	14	14	13,5	7	150	70	20	4	B
1S271D160	16	16	15,4	8	92	40	25	4	B
1S271D160X108	16	16	15,4	8	108	50	25	4	B
1S271D160X150	16	16	15,4	8	150	70	25	4	B
1S271D180	18	18	17,2	9	100	45	27	4	B
1S271D180X110	18	18	17,2	9	110	60	27	4	B
1S271D180X150	18	18	17,2	9	150	70	27	4	B
1S271D200	20	20	19	10	104	50	30	4	B
1S271D200X126	20	20	19	10	126	60	30	4	B
1S271D200X150	20	20	19	10	150	70	30	4	B
