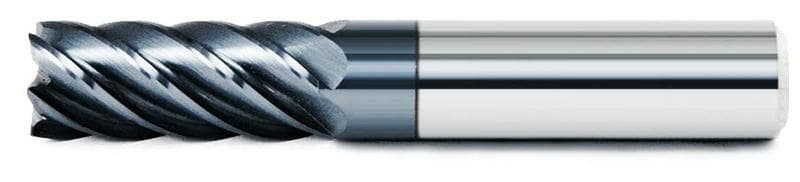

1C004
Цельная твердосплавная концевая фреза, 5 зубьев, со средней режущей частью.
Основное применение
- p Углеродистая и легированная сталь
- k Чугун
- m Нержавеющая сталь
Возможное применение
- s Суперсплавы и титан (жаропрочные сплавы)
- h1.1 Закаленная сталь до 55HRC
Покрытие
nACo-G
Тип хвостовика
цилиндрический
Форма торца
торец без фаски, наостро; торец с фаской chх45˚
Допуск на диаметр режущей части
h8
Зубья
- 5 зубьев,
- переменный шаг, с перекрытием центра
Угол подъема спиральной канавки
38°
A
B
Единицы измерения — мм
Обозначение | D1 | D2 | Fх45° | L1 | ap | Z | Форма |
---|---|---|---|---|---|---|---|
1C004D040 | 4 | 6 | - | 50 | 10 | 5 | A |
1C004D040F | 4 | 6 | 0,1 | 50 | 10 | 5 | A |
1C004D050 | 5 | 6 | - | 50 | 12 | 5 | A |
1C004D050F | 5 | 6 | 0,1 | 50 | 12 | 5 | A |
1C004D060 | 6 | 6 | - | 60 | 14 | 5 | B |
1C004D060F | 6 | 6 | 0,15 | 60 | 14 | 5 | B |
1C004D070 | 7 | 7 | - | 63 | 20 | 5 | B |
1C004D070F | 7 | 7 | 0,15 | 63 | 20 | 5 | B |
1C004D080 | 8 | 8 | - | 63 | 20 | 5 | B |
1C004D080F | 8 | 8 | 0,2 | 63 | 20 | 5 | B |
1C004D090 | 9 | 9 | - | 72 | 23 | 5 | B |
1C004D090F | 9 | 9 | 0,2 | 72 | 23 | 5 | B |
1C004D100 | 10 | 10 | - | 72 | 23 | 5 | B |
1C004D100F | 10 | 10 | 0,2 | 72 | 23 | 5 | B |
1C004D120 | 12 | 12 | - | 73 | 26 | 5 | B |
1C004D120F | 12 | 12 | 0,2 | 73 | 26 | 5 | B |
1C004D140 | 14 | 14 | - | 83 | 30 | 5 | B |
1C004D140F | 14 | 14 | 0,25 | 83 | 30 | 5 | B |
1C004D160 | 16 | 16 | - | 92 | 35 | 5 | B |
1C004D160F | 16 | 16 | 0,3 | 92 | 35 | 5 | B |
1C004D180 | 18 | 18 | - | 100 | 40 | 5 | B |
1C004D180F | 18 | 18 | 0,35 | 100 | 40 | 5 | B |
1C004D200 | 20 | 20 | - | 104 | 45 | 5 | B |
1C004D200F | 20 | 20 | 0,35 | 104 | 45 | 5 | B |
