1C005

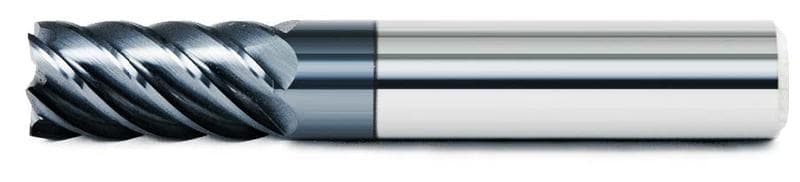

Цельная твердосплавная концевая фреза, 6—8 зубьев, со средней режущей частью.
Основное применение
- p Углеродистая и легированная сталь
- k Чугун
- m Нержавеющая сталь
Возможное применение
- s Суперсплавы и титан (жаропрочные сплавы)
- h1.1 Закаленная сталь до 55HRC
Покрытие
nACo-G
Тип хвостовика
цилиндрический
Форма торца
торец без фаски, наостро; торец с фаской chх45˚
Допуск на диаметр режущей части
h8
Зубья
- 6 зубьев,
- 8 зубьев,
- постоянный шаг, с перекрытием центра
Угол подъема спиральной канавки
45°
B
Единицы измерения — мм
Обозначение | D1 | D2 | Fх45° | L1 | ap | Z | Форма |
---|---|---|---|---|---|---|---|
1C005D060 | 6 | 6 | - | 60 | 14 | 6 | B |
1C005D060F | 6 | 6 | 0,15 | 60 | 14 | 6 | B |
1C005D080 | 8 | 8 | - | 63 | 20 | 6 | B |
1C005D080F | 8 | 8 | 0,2 | 63 | 20 | 6 | B |
1C005D100 | 10 | 10 | - | 72 | 23 | 6 | B |
1C005D100F | 10 | 10 | 0,2 | 72 | 23 | 6 | B |
1C005D120 | 12 | 12 | - | 73 | 26 | 6 | B |
1C005D120F | 12 | 12 | 0,2 | 73 | 26 | 6 | B |
1C005D140 | 14 | 14 | - | 83 | 30 | 6 | B |
1C005D140F | 14 | 14 | 0,25 | 83 | 30 | 6 | B |
1C005D160 | 16 | 16 | - | 92 | 35 | 6 | B |
1C005D160F | 16 | 16 | 0,3 | 92 | 35 | 6 | B |
1C005D180 | 18 | 18 | - | 100 | 40 | 8 | B |
1C005D180F | 18 | 18 | 0,35 | 100 | 40 | 8 | B |
1C005D200 | 20 | 20 | - | 104 | 45 | 8 | B |
1C005D200F | 20 | 20 | 0,35 | 104 | 45 | 8 | B |
