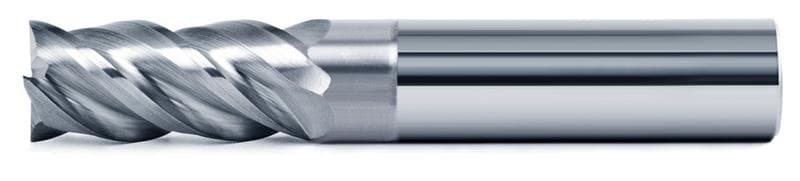

1C106
Цельная твердосплавная концевая фреза, 4 зуба, со средней режущей частью и шейкой. С усиленной режущей кромкой.
Основное применение
- n Цветные металлы
Покрытие
PurePolish (полировка)
Тип хвостовика
цилиндрический
Форма торца
торец без фаски, наостро; торец с фаской chх45˚
Допуск на диаметр режущей части
h8
Зубья
- 4 зуба,
- переменный шаг, с перекрытием центра
Угол подъема спиральной канавки
40°~42°
A
B
Единицы измерения — мм
Обозначение | D1 | D2 | D3 | Fх45° | L1 | L2 | ap | Z | Форма |
---|---|---|---|---|---|---|---|---|---|
1C106D040 | 4 | 6 | 3,7 | - | 60 | 25 | 12 | 4 | A |
1C106D040F | 4 | 6 | 3,7 | 0,1 | 60 | 25 | 12 | 4 | A |
1C106D050 | 5 | 6 | 4,7 | - | 60 | 25 | 15 | 4 | B |
1C106D050F | 5 | 6 | 4,7 | 0,1 | 60 | 25 | 15 | 4 | B |
1C106D060 | 6 | 6 | 5,7 | - | 60 | 30 | 18 | 4 | B |
1C106D060F | 6 | 6 | 5,7 | 0,15 | 60 | 30 | 18 | 4 | B |
1C106D070 | 7 | 7 | 6,4 | - | 63 | 30 | 20 | 4 | B |
1C106D070F | 7 | 7 | 6,4 | 0,15 | 63 | 30 | 20 | 4 | B |
1C106D080 | 8 | 8 | 7,4 | - | 63 | 30 | 20 | 4 | B |
1C106D080F | 8 | 8 | 7,4 | 0,2 | 63 | 30 | 20 | 4 | B |
1C106D090 | 9 | 9 | 8,4 | - | 72 | 40 | 25 | 4 | B |
1C106D090F | 9 | 9 | 8,4 | 0,2 | 72 | 40 | 25 | 4 | B |
1C106D100 | 10 | 10 | 9,4 | - | 72 | 40 | 25 | 4 | B |
1C106D100F | 10 | 10 | 9,4 | 0,2 | 72 | 40 | 25 | 4 | B |
1C106D120 | 12 | 12 | 11,4 | - | 73 | 40 | 26 | 4 | B |
1C106D120F | 12 | 12 | 11,4 | 0,2 | 73 | 40 | 26 | 4 | B |
1C106D140 | 14 | 14 | 13,4 | - | 83 | 45 | 32 | 4 | B |
1C106D140F | 14 | 14 | 13,4 | 0,25 | 83 | 45 | 32 | 4 | B |
1C106D160 | 16 | 16 | 15,4 | - | 92 | 50 | 32 | 4 | B |
1C106D160F | 16 | 16 | 15,4 | 0,3 | 92 | 50 | 32 | 4 | B |
1C106D180 | 18 | 18 | 17,2 | - | 100 | 55 | 36 | 4 | B |
1C106D180F | 18 | 18 | 17,2 | 0,35 | 100 | 55 | 36 | 4 | B |
1C106D200 | 20 | 20 | 19 | - | 104 | 60 | 40 | 4 | B |
1C106D200F | 20 | 20 | 19 | 0,35 | 104 | 60 | 40 | 4 | B |
1C106D250 | 25 | 25 | 24 | - | 125 | 75 | 45 | 4 | B |
1C106D250F | 25 | 25 | 24 | 0,4 | 125 | 75 | 45 | 4 | B |
