1C201

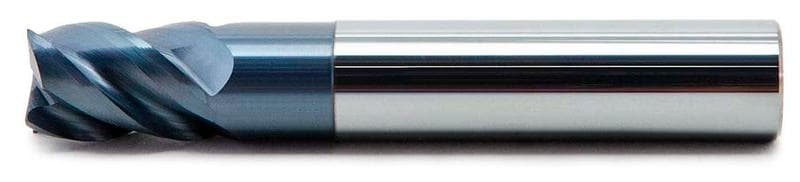

Цельная твердосплавная концевая фреза, 4 зуба, с короткой режущей частью, с заниженной шейкой.
Основное применение
- m Нержавеющая сталь
- s Суперсплавы и титан (жаропрочные сплавы)
Возможное применение
- p Углеродистая и легированная сталь
- k Чугун
- h1.1 Закаленная сталь до 55HRC
Покрытие
nACo-G
Тип хвостовика
цилиндрический
Форма торца
торец без фаски, наостро; торец с притуплением
Допуск на диаметр режущей части
h8
Зубья
- 4 зуба,
- переменный шаг, с перекрытием центра
Угол подъема спиральной канавки
42°~45°
B
Единицы измерения — мм
Обозначение | D1 | D2 | D3 | R | L1 | L2 | ap | Z | Форма |
---|---|---|---|---|---|---|---|---|---|
1C201D040 | 4 | 4 | 3,9 | - | 50 | 10 | 4 | 4 | B |
1C201D040R | 4 | 4 | 3,9 | 0,1 | 50 | 10 | 4 | 4 | B |
1C201D050 | 5 | 5 | 4,9 | - | 50 | 12 | 5 | 4 | B |
1C201D050R | 5 | 5 | 4,9 | 0,1 | 50 | 12 | 5 | 4 | B |
1C201D060 | 6 | 6 | 5,85 | - | 60 | 14 | 9 | 4 | B |
1C201D060R | 6 | 6 | 5,85 | 0,15 | 60 | 14 | 9 | 4 | B |
1C201D080 | 8 | 8 | 7,85 | - | 63 | 20 | 12 | 4 | B |
1C201D080R | 8 | 8 | 7,85 | 0,2 | 63 | 20 | 12 | 4 | B |
1C201D100 | 10 | 10 | 9,7 | - | 72 | 25 | 15 | 4 | B |
1C201D100R | 10 | 10 | 9,7 | 0,2 | 72 | 25 | 15 | 4 | B |
1C201D120 | 12 | 12 | 11,7 | - | 73 | 30 | 18 | 4 | B |
1C201D120R | 12 | 12 | 11,7 | 0,2 | 73 | 30 | 18 | 4 | B |
1C201D140 | 14 | 14 | 13,5 | - | 83 | 35 | 21 | 4 | B |
1C201D140R | 14 | 14 | 13,5 | 0,25 | 83 | 35 | 21 | 4 | B |
1C201D160 | 16 | 16 | 15,4 | - | 92 | 40 | 24 | 4 | B |
1C201D160R | 16 | 16 | 15,4 | 0,3 | 92 | 40 | 24 | 4 | B |
