1C202

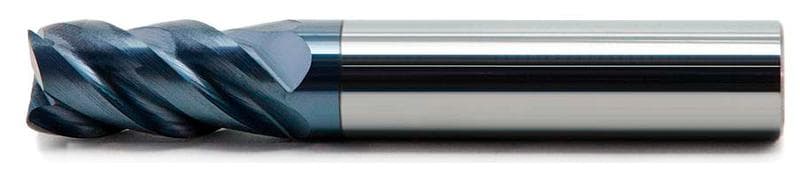

Цельная твердосплавная концевая фреза, 4 зуба, со средней режущей частью.
Основное применение
- m Нержавеющая сталь
- s Суперсплавы и титан (жаропрочные сплавы)
Возможное применение
- p Углеродистая и легированная сталь
- k Чугун
- h1.1 Закаленная сталь до 55HRC
Покрытие
nACo-G
Тип хвостовика
цилиндрический
Форма торца
торец без фаски, наостро; торец с притуплением
Допуск на диаметр режущей части
h8
Зубья
- 4 зуба,
- переменный шаг, с перекрытием центра
Угол подъема спиральной канавки
42°~45°
A
B
Единицы измерения — мм
Обозначение | D1 | D2 | R | L1 | ap | Z | Форма |
---|---|---|---|---|---|---|---|
1C202D010 | 1 | 4 | - | 50 | 3 | 4 | A |
1C202D015 | 1,5 | 4 | - | 50 | 4 | 4 | A |
1C202D020 | 2 | 4 | - | 50 | 5 | 4 | A |
1C202D030 | 3 | 6 | - | 50 | 8 | 4 | A |
1C202D030R | 3 | 6 | 0,1 | 50 | 8 | 4 | A |
1C202D040 | 4 | 6 | - | 50 | 10 | 4 | A |
1C202D040R | 4 | 6 | 0,1 | 50 | 10 | 4 | A |
1C202D050 | 5 | 6 | - | 50 | 12 | 4 | A |
1C202D050R | 5 | 6 | 0,1 | 50 | 12 | 4 | A |
1C202D060 | 6 | 6 | - | 60 | 14 | 4 | B |
1C202D060R | 6 | 6 | 0,15 | 60 | 14 | 4 | B |
1C202D080 | 8 | 8 | - | 63 | 20 | 4 | B |
1C202D080R | 8 | 8 | 0,2 | 63 | 20 | 4 | B |
1C202D100 | 10 | 10 | - | 72 | 23 | 4 | B |
1C202D100R | 10 | 10 | 0,2 | 72 | 23 | 4 | B |
1C202D120 | 12 | 12 | - | 73 | 26 | 4 | B |
1C202D120R | 12 | 12 | 0,2 | 73 | 26 | 4 | B |
1C202D140 | 14 | 14 | - | 83 | 30 | 4 | B |
1C202D140R | 14 | 14 | 0,25 | 83 | 30 | 4 | B |
1C202D160 | 16 | 16 | - | 92 | 35 | 4 | B |
1C202D160R | 16 | 16 | 0,3 | 92 | 35 | 4 | B |
1C202D180 | 18 | 18 | - | 100 | 40 | 4 | B |
1C202D180R | 18 | 18 | 0,35 | 100 | 40 | 4 | B |
1C202D200 | 20 | 20 | - | 104 | 45 | 4 | B |
1C202D200R | 20 | 20 | 0,35 | 104 | 45 | 4 | B |
