1R542

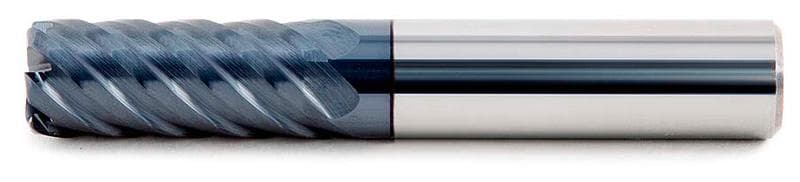

Радиусная цельная твердосплавная концевая фреза, 6 зубьев, со средней режущей частью.
Основное применение
- h Закаленная сталь до 70HRC
Возможное применение
- p Углеродистая и легированная сталь
- k Чугун
Покрытие
nACo-G
Тип хвостовика
цилиндрический
Форма торца
радиусная
Допуск на диаметр режущей части
h8
Зубья
- 6 зубьев,
- постоянный шаг, с перекрытием центра
Угол подъема спиральной канавки
45°
B
Единицы измерения — мм
Обозначение | D1 | D2 | R | L1 | ap | Z | Форма |
---|---|---|---|---|---|---|---|
1R542D030R050 | 3 | 3 | 0,5 | 50 | 8 | 6 | B |
1R542D040R050 | 4 | 4 | 0,5 | 50 | 10 | 6 | B |
1R542D050R050 | 5 | 5 | 0,5 | 50 | 12 | 6 | B |
1R542D060R050 | 6 | 6 | 0,5 | 60 | 14 | 6 | B |
1R542D060R100 | 6 | 6 | 1 | 60 | 14 | 6 | B |
1R542D060R150 | 6 | 6 | 1,5 | 60 | 14 | 6 | B |
1R542D060R200 | 6 | 6 | 2 | 60 | 14 | 6 | B |
1R542D080R050 | 8 | 8 | 0,5 | 63 | 20 | 6 | B |
1R542D080R100 | 8 | 8 | 1 | 63 | 20 | 6 | B |
1R542D080R150 | 8 | 8 | 1,5 | 63 | 20 | 6 | B |
1R542D080R200 | 8 | 8 | 2 | 63 | 20 | 6 | B |
1R542D100R050 | 10 | 10 | 0,5 | 72 | 23 | 6 | B |
1R542D100R100 | 10 | 10 | 1 | 72 | 23 | 6 | B |
1R542D100R150 | 10 | 10 | 1,5 | 72 | 23 | 6 | B |
1R542D100R200 | 10 | 10 | 2 | 72 | 23 | 6 | B |
1R542D100R250 | 10 | 10 | 2,5 | 72 | 23 | 6 | B |
1R542D100R300 | 10 | 10 | 3 | 72 | 23 | 6 | B |
1R542D120R100 | 12 | 12 | 1 | 73 | 26 | 6 | B |
1R542D120R150 | 12 | 12 | 1,5 | 73 | 26 | 6 | B |
1R542D120R200 | 12 | 12 | 2 | 73 | 26 | 6 | B |
1R542D120R250 | 12 | 12 | 2,5 | 73 | 26 | 6 | B |
1R542D120R300 | 12 | 12 | 3 | 73 | 26 | 6 | B |
1R542D160R150 | 16 | 16 | 1,5 | 92 | 35 | 6 | B |
1R542D160R250 | 16 | 16 | 2,5 | 92 | 35 | 6 | B |
1R542D160R300 | 16 | 16 | 3 | 92 | 35 | 6 | B |
1R542D160R350 | 16 | 16 | 3,5 | 92 | 35 | 6 | B |
1R542D200R200 | 20 | 20 | 2 | 104 | 45 | 6 | B |
1R542D200R300 | 20 | 20 | 3 | 104 | 45 | 6 | B |
1R542D200R350 | 20 | 20 | 3,5 | 104 | 45 | 6 | B |
1R542D200R400 | 20 | 20 | 4 | 104 | 45 | 6 | B |
