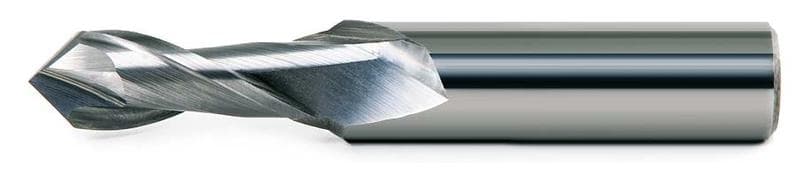

7MF13
Многофункциональный инструмент, удлиненная серия. Угол в торце 40°, 60°, 90°, 100° и 120°.
Основное применение
- n Цветные металлы
Возможное применение
- p Углеродистая и легированная сталь
Покрытие
PurePolish (полировка)
Тип хвостовика
цилиндрический
Форма режущей части
- конус и цилиндр
Допуск на диаметр режущей части
h8
Зубья
- 2 зуба,
- постоянный шаг, с перекрытием центра
Угол подъема спиральной канавки
30°
B
Единицы измерения — мм
Обозначение | D1 | D2 | L1 | ap | Z | Форма |
---|---|---|---|---|---|---|
7MF13D030X80H3V... | 3 | 3 | 80 | 12 | 2 | B |
7MF13D040X105H4V... | 4 | 4 | 105 | 16 | 2 | B |
7MF13D050X105H5V... | 5 | 5 | 105 | 20 | 2 | B |
7MF13D060X150H6V... | 6 | 6 | 150 | 24 | 2 | B |
7MF13D080X150H8V... | 8 | 8 | 150 | 32 | 2 | B |
7MF13D100X180H10V... | 10 | 10 | 180 | 36 | 2 | B |
7MF13D120X205V... | 12 | 12 | 205 | 40 | 2 | B |
7MF13D160X215V... | 16 | 16 | 215 | 52 | 2 | B |
7MF13D200X215V... | 20 | 20 | 215 | 64 | 2 | B |
